正航儀器說明工業控制過程輸入輸出通道模板外觀檢查方法
 一，用自測方法
對通道模板進行檢查，特別應檢查通道模板有否斷裂和機械損傷，元件有否松動。
二，模擬量輸入通道模板系列的試驗檢查方法
1檢查項目
a)絕緣電阻檢查;
b)動作功能檢查;
尋址功能檢查;
采樣速度檢查;
c)度檢查;
d)抗干擾檢查;
共模干擾;
串模干擾;
e)特殊功能檢查。
2.檢查方法
3.絕緣電阻檢查
本檢查方法僅適用于隔離型的通道模板，對非隔離型的通道模板絕緣電阻檢查方法由供需雙方商定。
4.半隔離型通道模板
將輸入端子全部短接后與計算機地之間用規定直流電壓兆歐表進行測試。絕緣電阻值應符合制造廠規定。
5.全隔離型通道模板
除按6.2.1.1測試方法測試以外，還應將各路輸入端子分別短接，參照上述方法測量各路輸入端子之間的絕緣電阻。
6.動作功能檢查
7.尋址功能檢查
對被測通道模板的某一路輸入90%量程的被測信號，其它路都輸入零信號，然后使用測試檢查程序進行測試，并在。盯上或者其它顯示儀器上觀察，結果只有該路有信號，其它路均為零。按上述方法對每路都測試一遍，確認尋址功能正常。
8.采樣速度檢查
任選兩路，在測量范圍下限值的基礎上，分別加入量程的5%和95%輸入信號，以制造廠規定的采樣速度進行交替采樣測試，測試結果應符合規定度指標要求。此時，用示波器或計時器測定AI通道模板進行一次采樣所用時間(采樣時間).取其倒數即為采樣速度。
9.度檢查

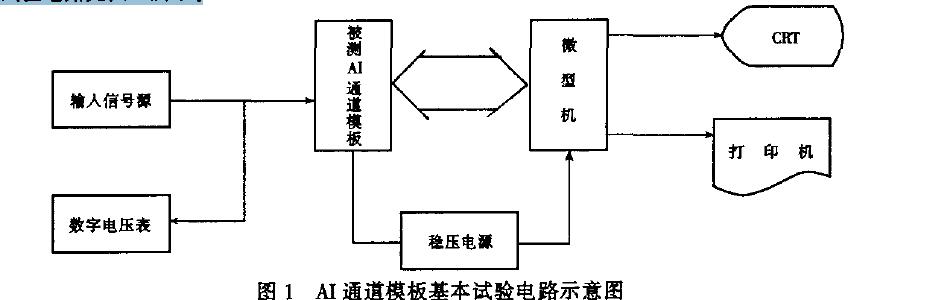

1.通道模極的度為實測的平均誤差與3倍的均方根誤差之和。試驗電路見圖1所示。
